Die Modernisierung der U-Bahn-Haltestelle Jungfernstieg stellte hohe Anforderungen an Planung, technische Zeichnung und Bauüberwachung. Die Arbeiten erfolgten im laufenden U-Bahn-Betrieb und verlangten eine exakte Abstimmung zwischen Bestand, Montage, Technik und Ausführung.
Projektleitung, technische Planung & Bauüberwachung
Bei diesem Projekt war ich als verantwortlicher Projektleiter für die technische Planung, Organisation und Umsetzung der Bauarbeiten zuständig. Meine Aufgabe umfasste die komplette Koordination des Projekts – von der technischen Planung über die Montageorganisation bis zur finalen Abnahme.
Zu meinen Aufgaben gehörte zunächst die technische Planung der Konstruktion sowie die Erstellung von Skizzen und Detailvorgaben, die anschließend durch den technischen Zeichner in vollständige Ausführungszeichnungen überführt wurden.
Darüber hinaus war ich für die Planung der Montageabläufe verantwortlich. Dazu gehörten die Berechnung der Montagezeiten, die Organisation der Montagekolonnen sowie die Abstimmung der Bauabläufe mit anderen Gewerken und mit der Hamburger Hochbahn AG.
Während der Bauphase mussten mehrere technische Probleme direkt auf der Baustelle gelöst werden. Dazu zählten insbesondere Fragen des Brandschutzes sowie statische Herausforderungen bei der Befestigung der Deckenelemente.
Da das ursprüngliche Brandschutzkonzept nicht eindeutig definiert war, mussten wir eine eigene konstruktive Lösung entwickeln. Daraus entstand die Stahl-Dreieckkonstruktion im Treppenbereich, die als tragende Struktur für den erforderlichen Brandschutz dient.
Zusätzlich traten statische Probleme bei den Deckenelementen auf, die in der ursprünglichen Planung nicht berücksichtigt worden waren. Hierfür wurden Zwischenhalter konstruiert und statisch abgestimmt, um eine sichere und dauerhaft stabile Montage zu gewährleisten.
Neben der technischen Planung lag während der gesamten Bauphase auch die Bauüberwachung in meiner Verantwortung. Dazu gehörten die Kontrolle der Ausführung, die Einhaltung der Zeitplanung sowie die Sicherstellung der Qualität bis zur finalen Abnahme des Projekts.
- Projektleitung und technische Gesamtkoordination
- Berechnung der Montagezeiten und Bauabläufe
- Technische Planung und Erstellung von Ausführungsskizzen
- Koordination der Montagekolonnen und Personalplanung
- Abstimmung mit anderen Gewerken und der Hamburger Hochbahn
- Entwicklung konstruktiver Lösungen für Brandschutz und Statik
- Bauüberwachung, Qualitätskontrolle und Projektabnahme
Vorher / Nachher

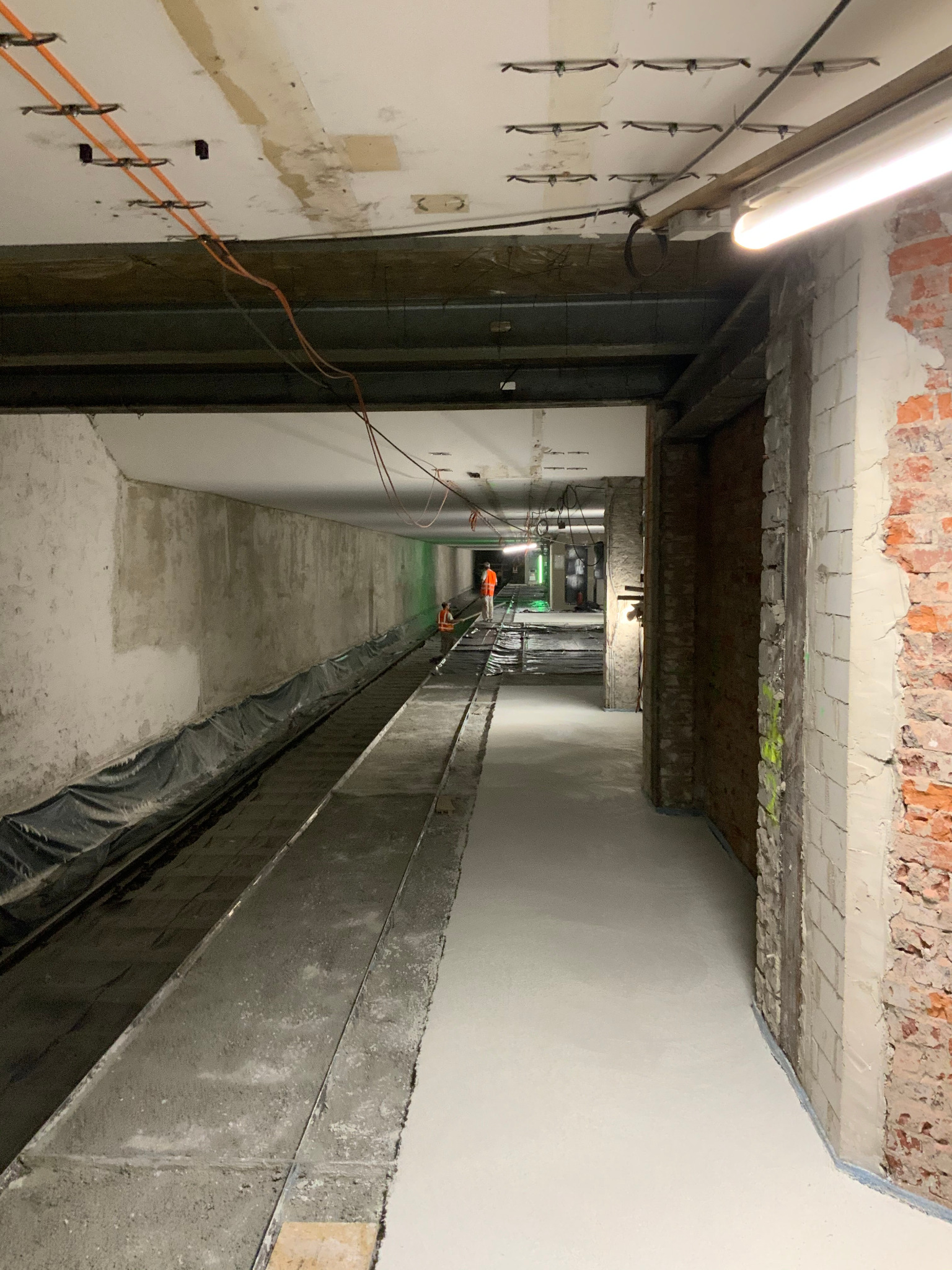

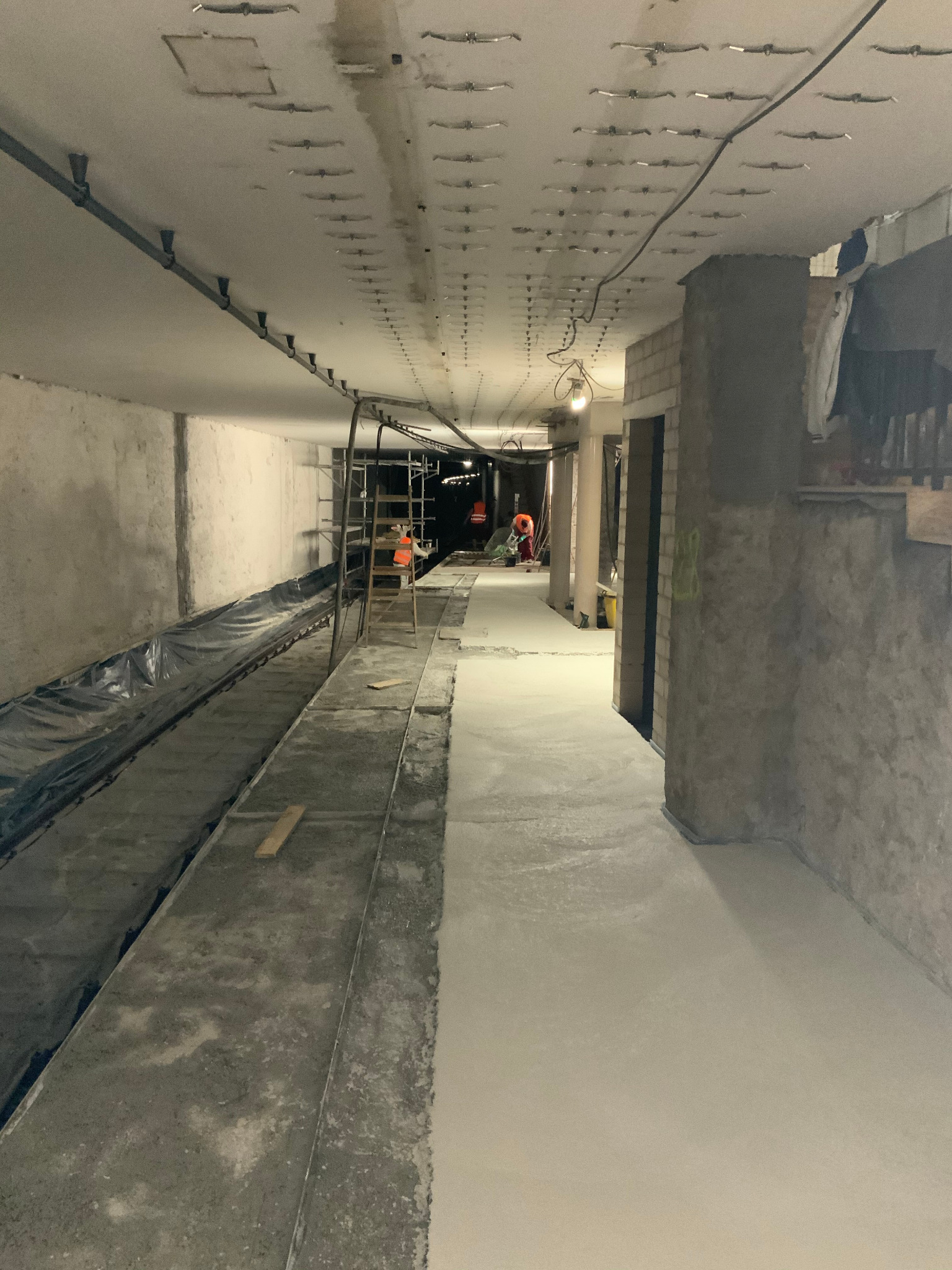

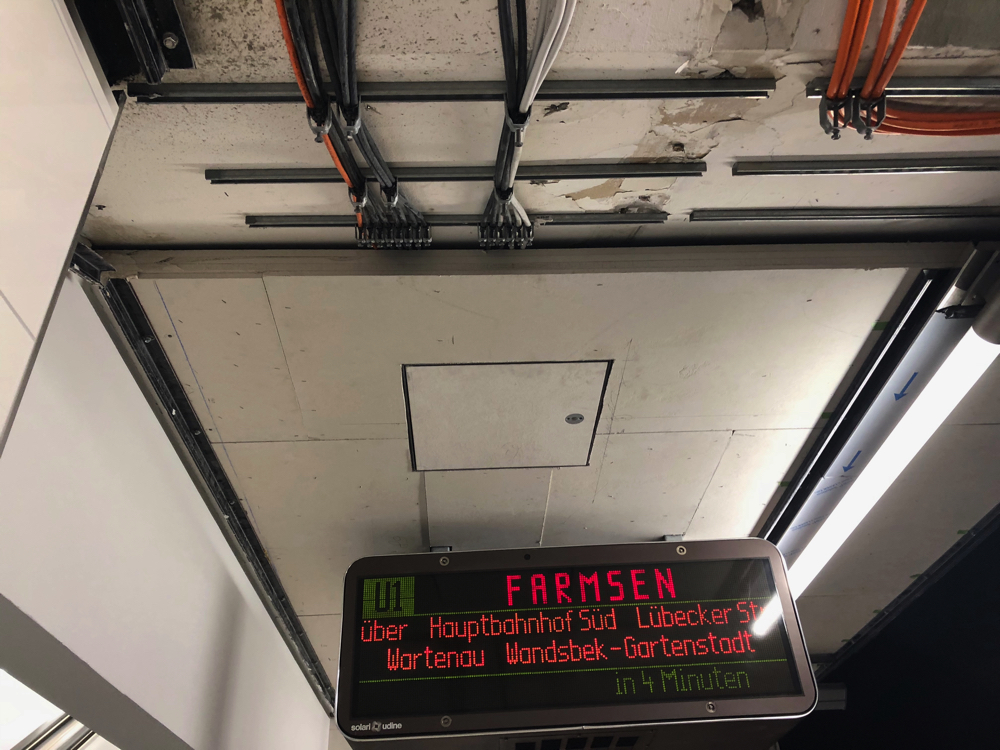

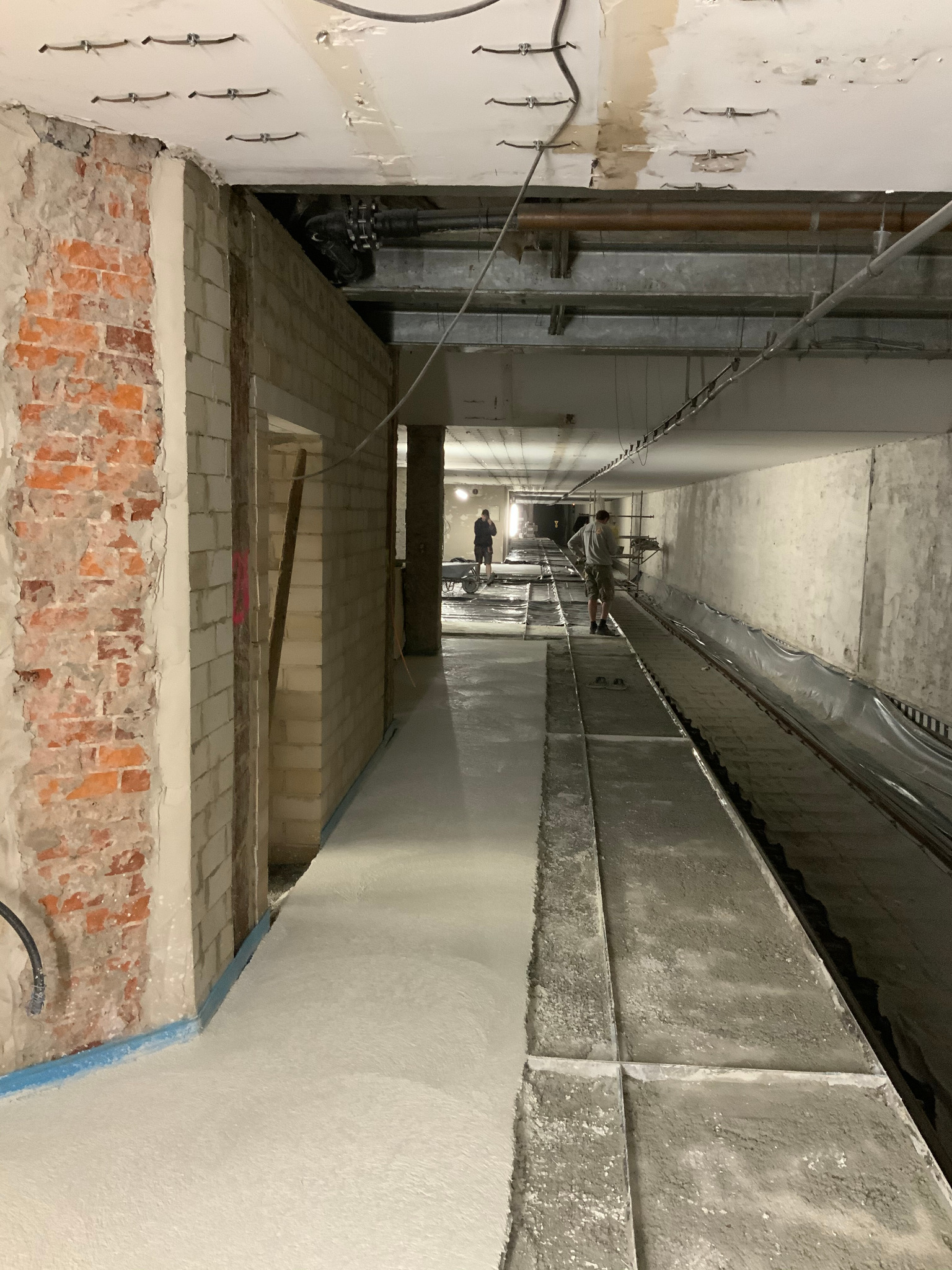

Die Bilder zeigen die Entwicklung von der technischen Baustellensituation bis zum fertigen Ergebnis.
Brandschutzkonzept & technische Detailausbildung

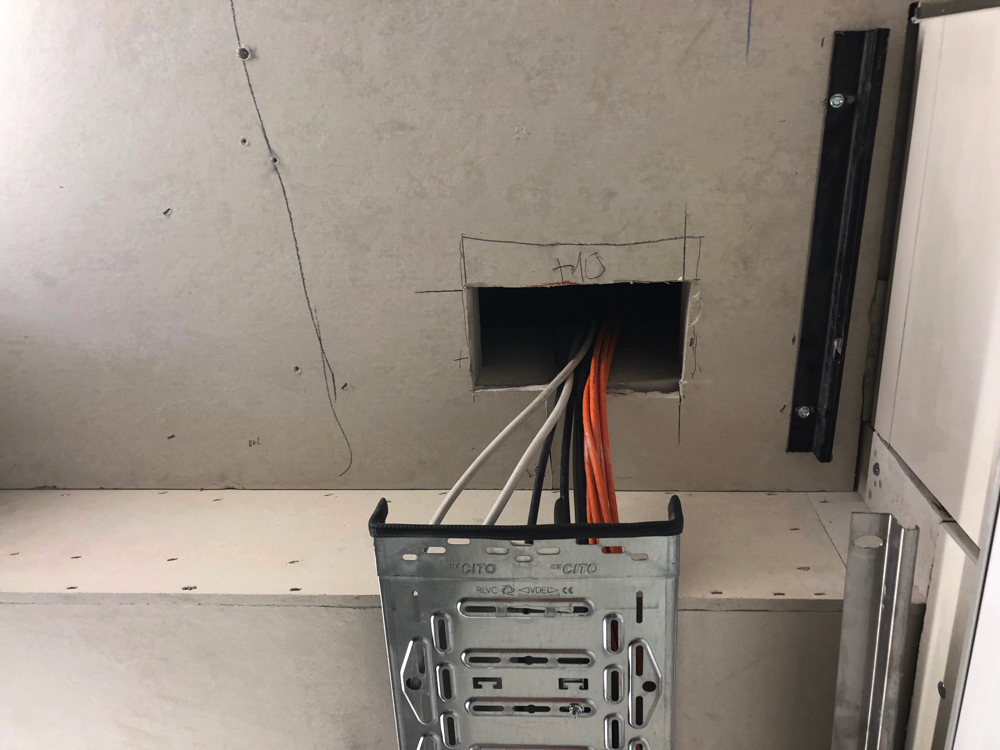

Für dieses Projekt musste ein eigenes Brandschutzkonzept entwickelt werden. Die Konstruktion der Stahl-Dreieckstruktur sowie die Leitungsführung wurden entsprechend der brandschutztechnischen Vorgaben geplant und umgesetzt.
Technische Zeichnungen & Planung
Ergänzend zur Bauüberwachung wurden technische Zeichnungen und Planungsunterlagen erstellt, die Sonderplatten, Lampenplatten, Schrägen, Zuschnitte und Achsbereiche abbildeten.
Projektfazit
Das Projekt Jungfernstieg zeigt sehr deutlich die Verbindung aus technischer Planung, zeichnerischer Präzision und sorgfältiger Bauüberwachung. Besonders im Bestand und unter laufendem Betrieb kommt es auf Erfahrung, Genauigkeit und saubere Abläufe an.
Genau diese Kombination aus Planung, Kontrolle und Ausführungssicherheit bildet die Grundlage meiner heutigen Arbeit im Bereich Bauüberwachung & Mängelmanagement.
